แผงวงจรอิเล็กทรอนิกส์

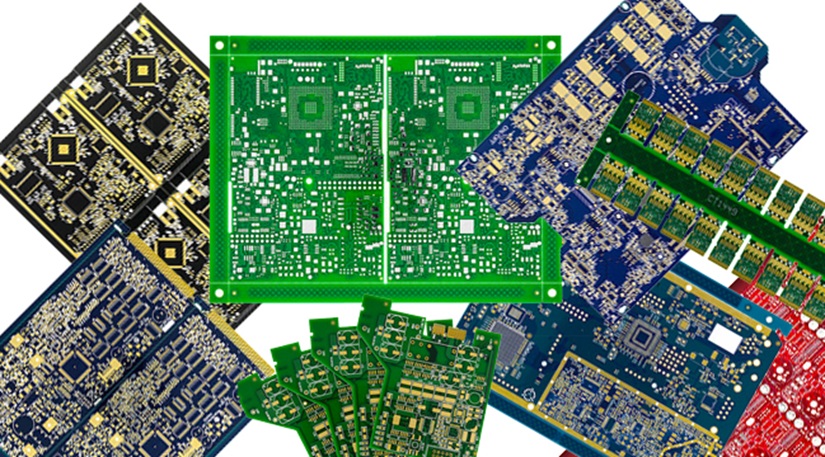

Printed Circuit Board คือชื่อเต็มของ PCB (แผงวงจรพิมพ์) โดยสมัยก่อนในการออกแบบอุปกรณ์อิเล็กทรอนิกส์ส่วนใหญ่จะออกแบบโดยมีส่วนประกอบและสายไฟต่างๆ กระจัดกระจายอยู่ภายในผลิตภัณฑ์ แต่ด้วยความต้องการและเทคโนโลยีที่พัฒนาขึ้นจึงมีการรวมสายไฟและอุปกรณ์อิเล็กทรอนิกส์ลงบนแผ่นเดียว นั่นคือ แผงวงจร
โดยที่ทุกวันนี้แผ่น PCBs สามารถผลิตได้ด้วยเทคโนโลยีใหม่ๆ ซึ่งเป็นการออกแบบชิ้นส่วนต่างๆ เพื่อรองรับการนำไปใช้งานบนแผงวงจร เช่น อุปกรณ์ SMD (Surface Mount Device)
ชิ้นส่วนแผงวงจรประกอบด้วยอะไรบ้าง?
PCB ประกอบด้วยส่วนอุปกร์อิเล็กทรอนิกส์ (electronic components) เช่น ทรานซิสเตอร์ ฟิวส์ ตัวต้านทานและตัวเก็บประจุ แต่ส่วนประกอบที่พบบ่อยที่สุดคืออะไร และทำหน้าที่อะไร ในบทความนี้เราจะสรุปส่วนประกอบการประกอบ PCB ที่สำคัญที่สุดและพบได้บ่อยที่สุดเจ็ดรายการ และมีความสำคัญอย่างไร

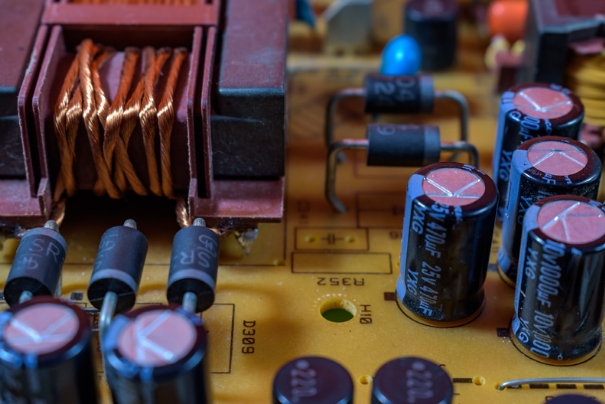

1. Capacitor ตัวเก็บประจุเป็นส่วนประกอบที่พบมากบนแผงวงจร มีขนาดเล็กใหญ่ตามผู้ที่ออกแบบแผงวงจร ตัวเก็บประจุเป็นอุปกรณ์อิเล็กทรอนิกส์อย่างหนึ่ง ทำหน้าที่เก็บพลังงานในรูปสนามไฟฟ้า ที่สร้างขึ้นระหว่างคู่ฉนวน โดยมีค่าประจุไฟฟ้าเท่ากัน แต่มีชนิดของประจุตรงข้ามกัน

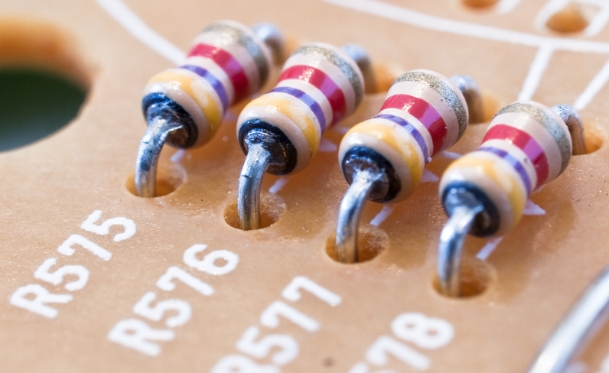

2. Resistor ตัวต้านทาน เป็นอุปกรณ์อิเล็กทรอนิกส์ชนิดหนึ่งที่มีคุณสมบัติในการต้านการไหลผ่านของกระแสไฟฟ้า ทำหน้าที่ลดค่าแรงดันไฟฟ้า และควบคุมปริมาณอัตราการไหลของกระแสไฟฟ้าในวงจรตัวต้านทานมีรูปแบบ และขนาดแตกต่างกันตามลักษณะ ของการใช้งาน

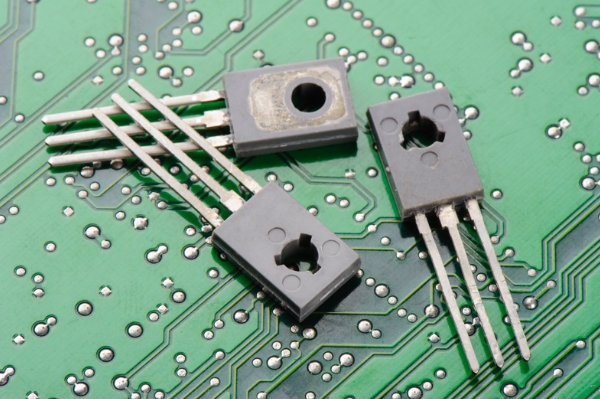

3. Transistor ทรานซิสเตอร์เป็นอุปกรณ์ควบคุมสัญญาณอิเล็กทรอนิกส์ในบอร์ด แต่ที่พบมากที่สุดคือทรานซิสเตอร์สองขั้ว

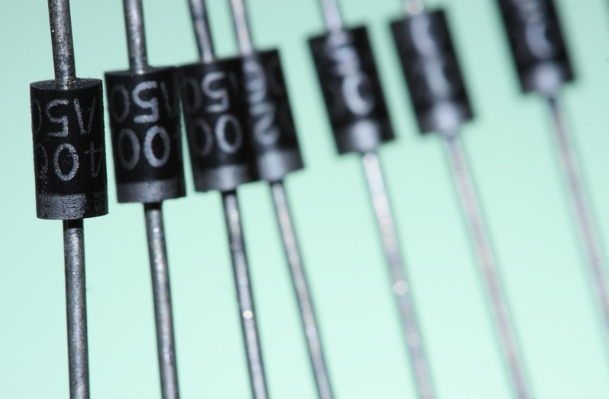

4. Diode ไดโอดเป็นอุปกรณ์ในวงจรที่ช่วยให้กระแสไฟฟ้าไหลในทิศทางเดียว สามารถใช้เพื่อป้องกันกระแสไฟฟ้าไหลผิดทิศทาง ซึ่งอาจทำให้บอร์ดและอุปกรณ์เสียหายได้

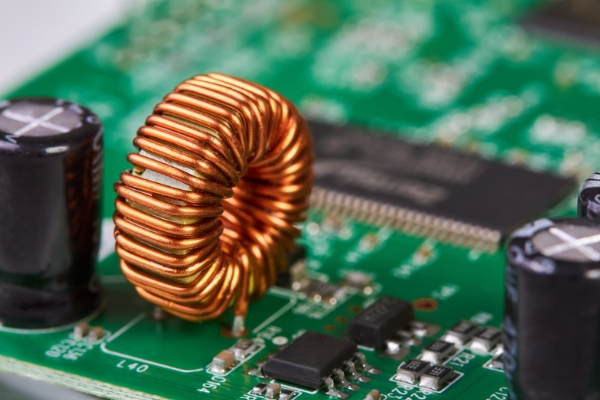

5. Inductor ตัวเหนี่ยวนำมีลักษณะการทำงานคล้ายกับตัวเก็บประจุ โดยเก็บพลังงานในรูปของสนามแม่เหล็กเมื่อมีกระแสไหลผ่านมักใช้เพื่อปิดกั้นสัญญาณรบกวนภายในแผงวงจร
